VStatics - Maximale Punktlasten der Veranstaltungsstätte berücksichtigen

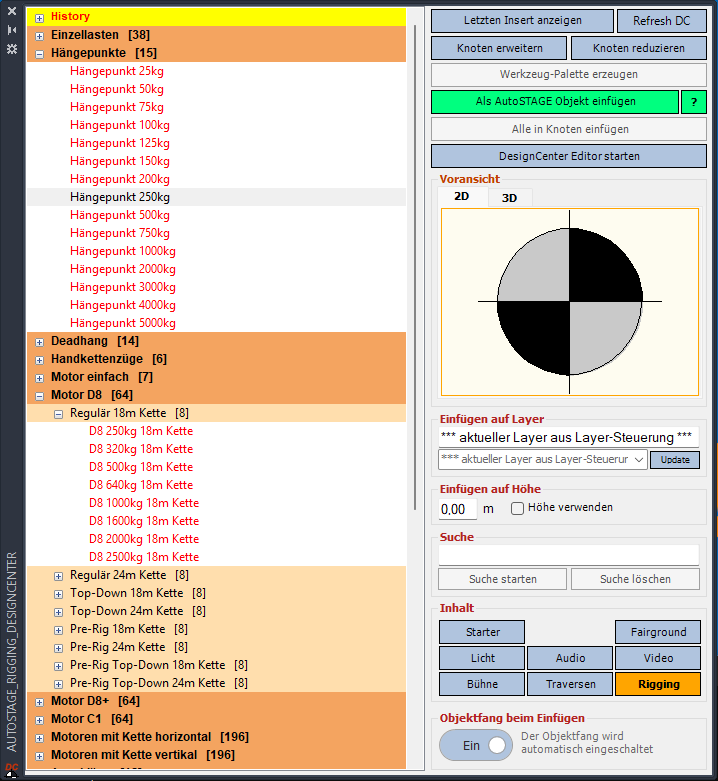

Im AutoSTAGE Rigging Design Center stehen verschiedene Hängepunkt und Motorsymbole mit verschiedenen maximalen Punktlasten für die Planung und Modellierung von Traversensystemen, Abhängungen und Punktlasten zur Verfügung.
Hängepunkte und Motorsymbole im AutoSTAGE Rigging Design Center
Berücksichtigung von maximalen Punktlasten
Oft sind jedoch auch die maximalen Punktlasten der Veranstaltungsstätte zu berücksichtigen, die deutlich kleiner sein können als die verwendeten maximalen Punktlasten der Hängepunkte und Motorsymbole, die aus dem Rigging Design Center verwendet werden.

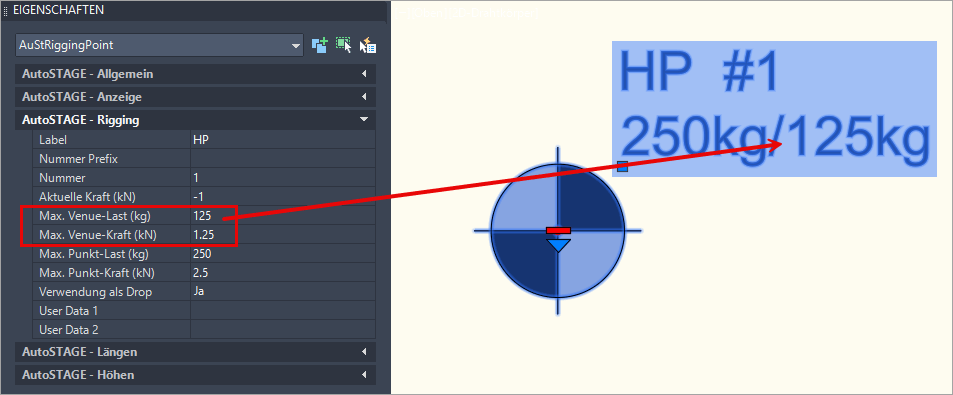

Gerade bei der Berechnung mit VStatics ist es wichtig, dass die maximalen Punktlasten der Veranstaltungsstätte berücksichtigt werden, um eine realistische und sichere Statikberechnung zu gewährleisten. Hierfür können bei den Hängepunkte und Motorsymbole eine maximale Venue-Last eingegeben werden. Die maximale Venue-Last ist die maximalen Punktlasten der Veranstaltungsstätte an dem entsprechenden Hängepunkten.
Ein Beispiel aus der Praxis

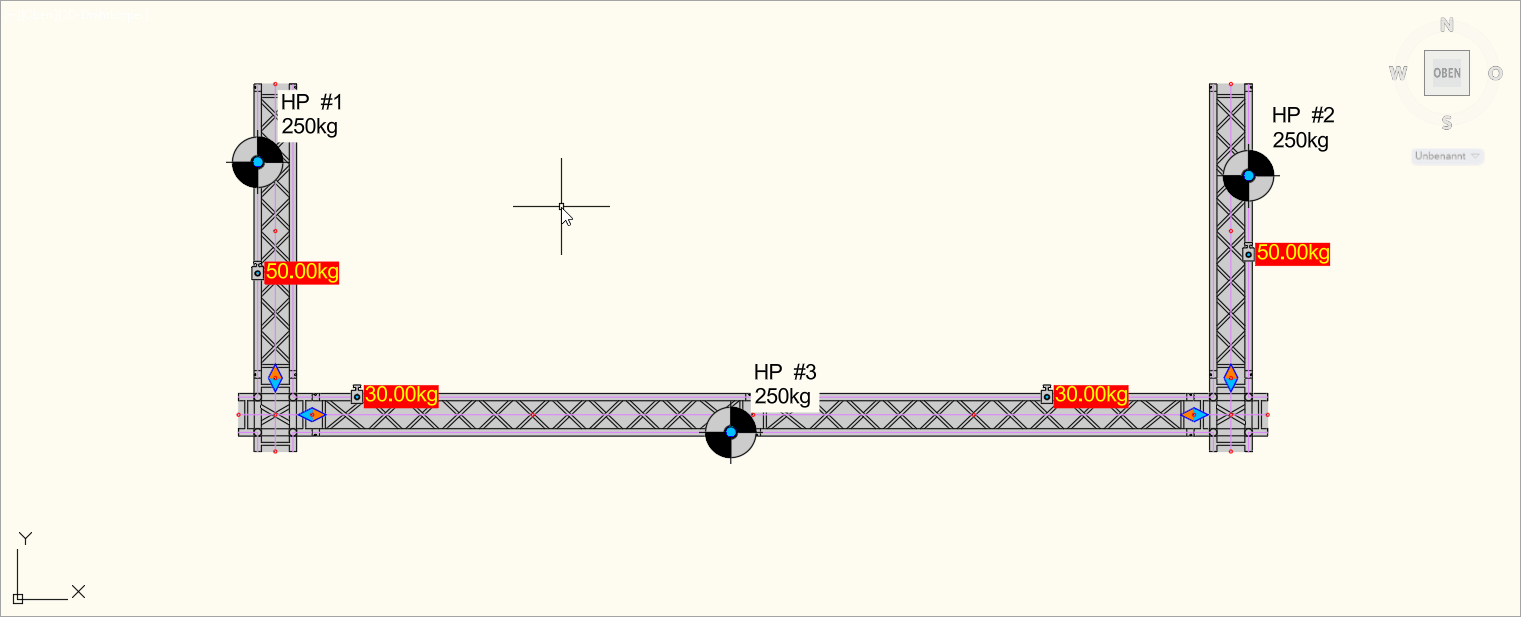

In der folgenden Abbildung ist ein einfaches Beispiel dargestellt, bei dem drei Hängepunktsymbole mit einer maximalen Punktlast von jeweils 250kg verwendet werden. An den Traversen sind Einzellasten von insgesamt 160kg angebracht.

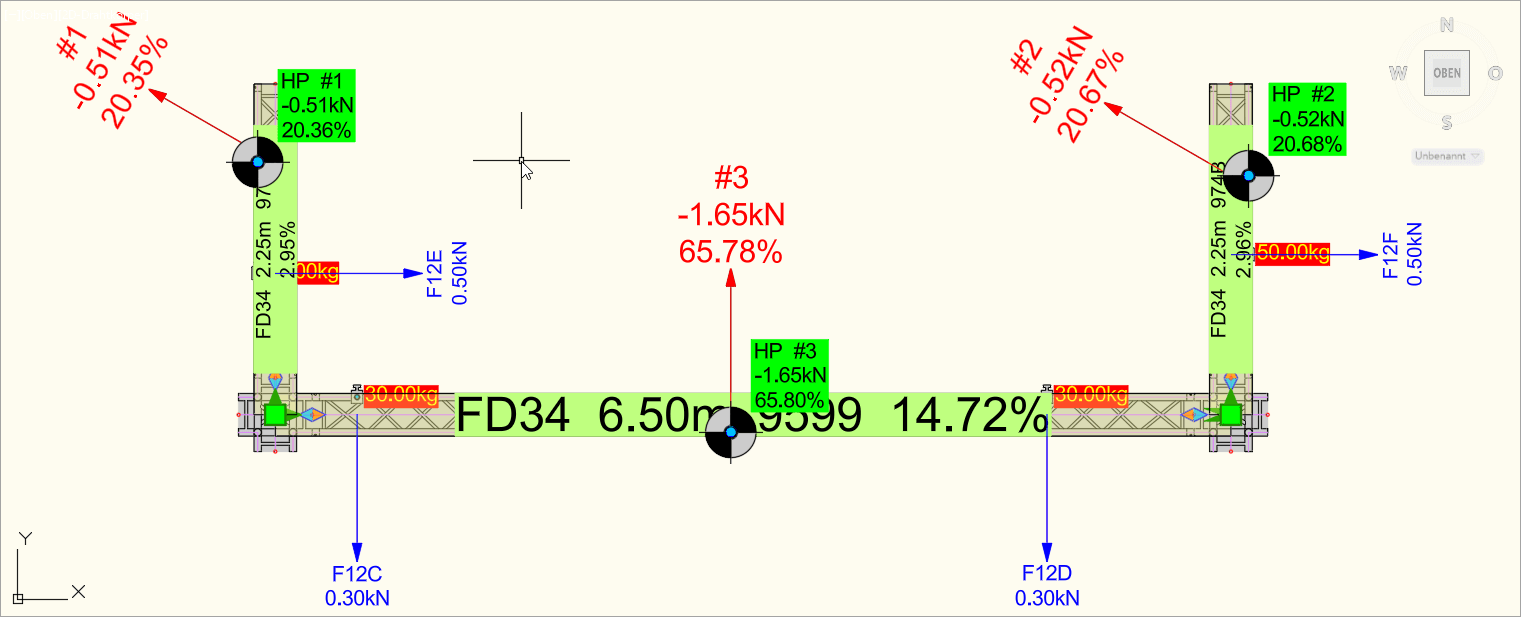

Nach der Berechnung mit VStatics sehen wir, dass die beiden äußerne Hängepunkte mit knapp über 20% sowie der mittlere Hängepunkt mit knapp 66% belastet sind. Diese Werte beziehen sich auf die maximalen Punktlasten der Hängepunktsymbole von jeweils 250kg.

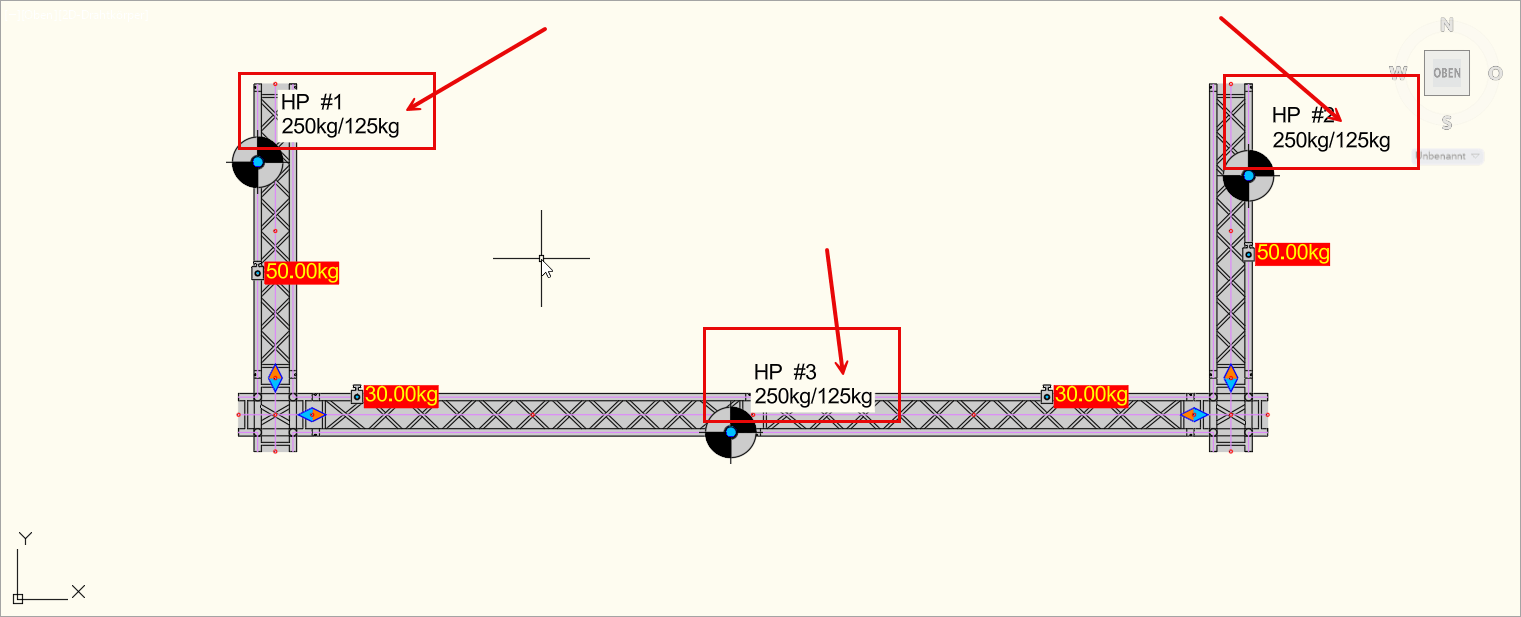

Nun soll dieses Rig an einem Veranstaltungsort mit einer maximalen Punktlast von 125kg pro Hängepunkt aufgehängt werden. Hierfür wird bei jedem Hängepunktsymbol die maximale Venue-Last auf 125kg gesetzt.

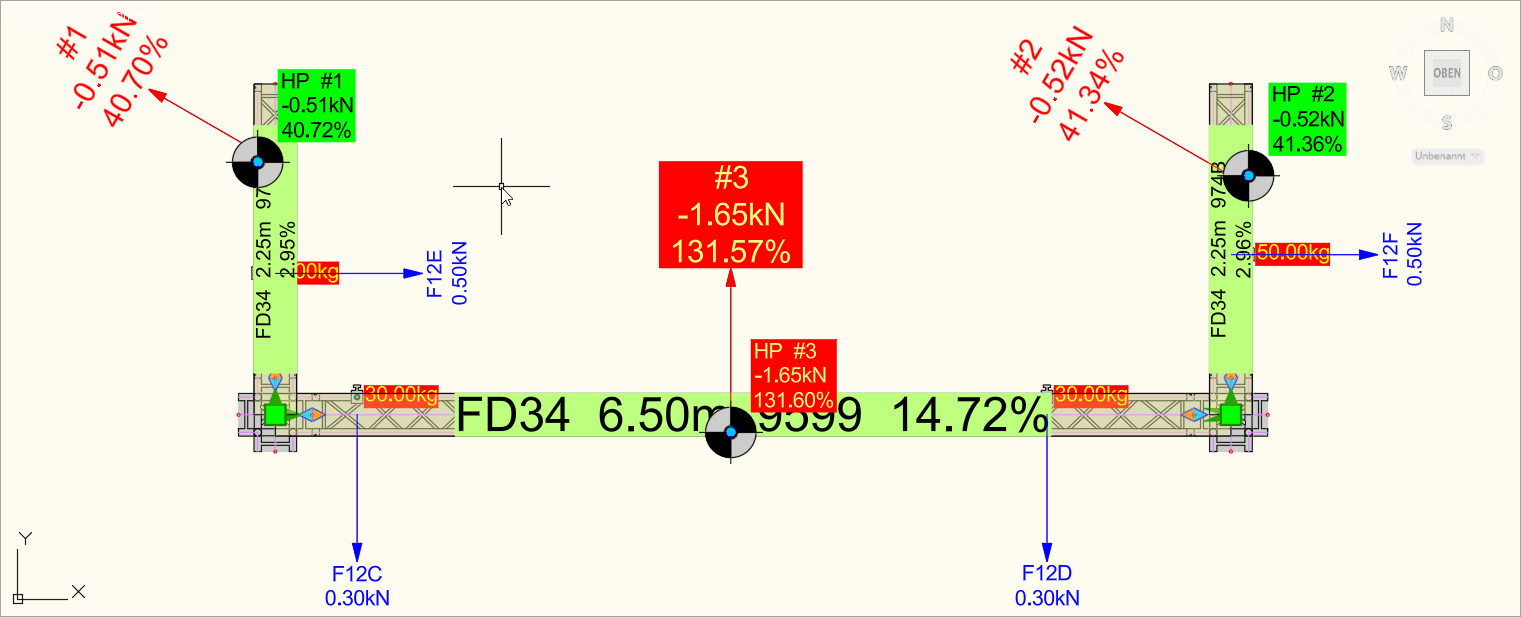

Wie zu erwarten verändert sich die Lastverteilung auf die Hängepunkte nach der erneuten Berechnung mit VStatics deutlich. Die beiden äußeren Hängepunkte sind nun mit knapp über 40% belastet, während der mittlere Hängepunkt mit knapp 132% überlastet ist.
Fazit
Mit der Venue-Last-Funktion in AutoSTAGE können die maximalen Punktlasten der Veranstaltungsstätte einfach und effektiv berücksichtigt werden. Dies ist besonders wichtig für die realistische und sichere Statikberechnung mit VStatics.
Weitere Informationen
Weitere Informationen zur Verwendung der Venue-Last-Funktion in AutoSTAGE findest Du in unserem Online-Handbuch unter:
docs.autostage.de/vstatics/venue-load/
