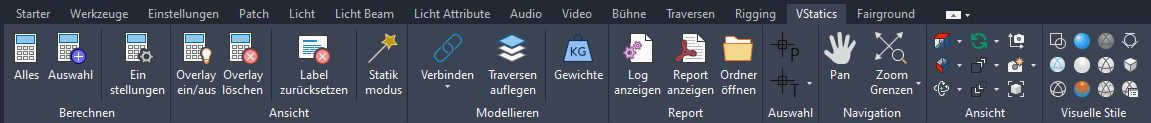

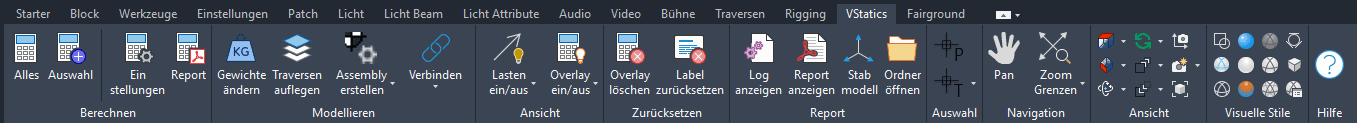

Im VStatics Tab findest du alle Funktionen für die statische Berechnung Deines Modells. Modelliere Deine statisches System mit den Einstellungen von VStatics. Nach der Berechnung erhältst du ausführliche Logdateien und einen umfangreichen Report.
| Berechnen | Basic | Expert | VStatics | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 ASVSCALC AllesStatische Berechnung für die ganze Zeichnung starten Mehr... |  | |  | ||||||||||||
 ASVSCALCS AuswahlStatische Berechnung für eine Auswahl starten Mehr... | | | | ||||||||||||
 ASVS EinstellungenÖffnet die VStatics Einstellungs-Palette für die statische Berechnung von Abhängungen und Traversenbemessungen an.Hier werden die Parameter für die Berechnung eingegeben. Mehr... | | | | ||||||||||||
 ASVSR ReportÖffnet die VStatics Report-Palette. Die Palette ermöglicht die Anpassung des Berechnungsreports. Mehr... | | | | ||||||||||||
| Modellieren | Basic | Expert | VStatics | ||||||||||||
 ASWG GewichteändernZeigt alle Gewichte aller sichtbaren Symbole in der Zeichnung in einer Palette an. Dort können diese geprüft und bearbeitet werden. Die Gewichtsangaben werden automatisch in der Zeichnung übernommen. Mehr... | | | | ||||||||||||
 ASTRSTACK TraversenauflegenLegt eine oder mehrere Traversen auf eine ausgewählte Traverse auf.Zuerst muss die Traverse ausgewählt werden, auf die aufgelegt werden soll. Danach wird eine oder mehrere Traversen ausgewählt. Nach dem Abschluss der Auswahl mit ENTER werden die ausgewählten Traversen auf die erste Traverse aufgelegt. Mehr... | | | | ||||||||||||
 ASRAR Rigging Assembly erstellenErstellt eine Rigging Assembly aus einer Auswahl von beliebigen Objekten.Die Rigging Assembly wird als Punktlast für VStatics verwendet.Für diese Assembly wird der globale Lastunsicherheitsfaktor RIGGING verwendet. Mehr... | | | | ||||||||||||
 ASRAL Licht Assembly erstellenErstellt eine Licht Assembly aus einer Auswahl von beliebigen Objekten.Die Licht Assembly wird als Punktlast für VStatics verwendet.Für diese Assembly wird der globale Lastunsicherheitsfaktor LICHT verwendet. Mehr... | | | | ||||||||||||
 ASRAA Audio Assembly erstellenErstellt eine Audio Assembly aus einer Auswahl von beliebigen Objekten.Die Audio Assembly wird als Punktlast für VStatics verwendet.Für diese Assembly wird der globale Lastunsicherheitsfaktor AUDIO verwendet. Mehr... | | | | ||||||||||||
 ASRAV Video Assembly erstellenErstellt eine Video Assembly aus einer Auswahl von beliebigen Objekten.Die Video Assembly wird als Punktlast für VStatics verwendet.Für diese Assembly wird der globale Lastunsicherheitsfaktor VIDEO verwendet. Mehr... | | | | ||||||||||||
 ASTRCON Alle Verbindungen herstellenBeim Einfügen von Traversen und an Traversen angeschlagenen Lasten werden diese miteinander verbunden. Durch das Bewegen einer Traverse des Verbunds werden alle verbundenen Objekte bewegt. Mehr... | | | | ||||||||||||
 ASTRCON Alle Verbindungen auflösenEntfernt alle vorhandenen Traversen- und Last-Verbindungen. Mehr... | | | | ||||||||||||
 ASTRCON MeldungenentfernenBeim Verbinden werden Fehler im Modell erkannt und als Meldungen in der Zeichnung angezeigt. Hiermit werden die Meldungen aus der Zeichnung entfernt. Mehr... | | | | ||||||||||||
| Ansicht | Basic | Expert | VStatics | ||||||||||||
 ASVSARROW Statikpfeil ein/ausGewichte und Auflager werden an der Traverse als Pfeile angezeigt.Punkt- und Streckenlasten gehen immer nach unten, Auflager gehen immer nach oben. Mehr... | | | | ||||||||||||
 ASVSLINELOAD Streckenlasten ein/ausStreckenlasten werden entlang der Traverse als farbige Fläche gezeichnet.Punkt- und Streckenlasten gehen immer nach unten, Auflager gehen immer nach oben. Mehr... | | | | ||||||||||||
 ASVSOVERLAY Overlayein/ausBlendet das VStatics LongTruss Overlay aus oder ein. Das Overlay zeigt die mit VStatics berechnete Geometrie und Werte an. Mehr... | | | | ||||||||||||
 ASVSOVERLAYTXT Overlay Labelein/ausBlendet das Textlabel von LongTruss Overlays aus oder ein. Mehr... | | | | ||||||||||||
| Zurücksetzen | Basic | Expert | VStatics | ||||||||||||
 ASVSOVERLAYX OverlaylöschenEs werden alle VStatics LongTruss Overlays aus der Zeichnung entfernen Mehr... | | | | ||||||||||||
 ASVSLABELX LabelzurücksetzenSetzt die Labels von Motoren und Hängepunkten zurück Mehr... | | | | ||||||||||||
| Report | Basic | Expert | VStatics | ||||||||||||
 ASVSLOG LoganzeigenZeigt das Berechnungslog im Texteditor an.Das Berechnungslog dokumentiert alle Daten, die zur Berechnung verwendet werden sowie die Ergebnisse der Berechnung.In den Einstellungen von VStatics kann die Erzeugung des Berechnungslogs eingeschaltet werden. Mehr... | | | | ||||||||||||
 ASVSREPORT ReportanzeigenZeigt den Report zur Berechnung im PDF-Format an.Der Report dient zur Kommunikation der Berechnungsergebnisse mit Partnern und Kunden. Dieser enthält alle wesentlichen Datem zur Berechnung. Mehr... | | | | ||||||||||||
 ASVSBEAM StabmodellZeigt das Stabmodell der Traversen und Abhängungen an. Mehr... | | | | ||||||||||||
 ASVSFOLDER OrdneröffnenÖffnet den VStatics Unterordner, in dem die aktuell aktive Zeichnung gespeichert ist.Wenn der Ordner nicht vorhanden ist, dann wird dieser angelegt. Mehr... | | | | ||||||||||||
| Auswahl | Basic | Expert | VStatics | ||||||||||||
 ASSELP Vorherige Auswahl erneut auswählenWählt erneut die letzen bzw. vorherige Auswahl aus. Mehr... | | | | ||||||||||||
 ASSELT Auswahl nach TypWählt alle Symbole vom selben Typ aus.Dafür muss ein Symbol in der Zeichnung ausgewählt werden.Die Unterscheidung zwischen den Typen erfolgt dabei anhand des Teilnamens. Mehr... | | | | ||||||||||||
 ASSELL Auswahl nach LayerWählt alle Symbole aus, die auf dem gleichen Layer liegen.Dafür muss ein Symbol in der Zeichnung ausgewählt werden Mehr... | | | | ||||||||||||
 ASSELTL Auswahl nach Typ + LayerWählt alle Symbole vom selben Typ aus, die ebenfalls auf dem gleichen Layer liegen.Dafür muss ein Symbol in der Zeichnung ausgewählt werden.Die Unterscheidung zwischen den Typen erfolgt dabei anhand des Teilnamens. Mehr... | | | | ||||||||||||
 ASSELQ SchnellauswahlSchnellauswahl mit umfangreichen Filtermöglichkeiten. Mehr... | | | | ||||||||||||
| Navigation | Basic | Expert | VStatics | ||||||||||||
 ASPAN PanVerschiebt die Ansicht im aktuellen Ansichtsfenster. Mehr... | | | | ||||||||||||
 ASZOOME ZoomGrenzenZoomt, um alle Objekte bis an die maximalen Grenzen anzuzeigen. Mehr... | | | | ||||||||||||
 ASZOOM ZoomEchtzeitZoomt, um die sichtbare Größe von Objekten in der aktuellen Ansicht zu steigern oder zu verringern. Mehr... | | | | ||||||||||||
 ASZOOMW ZoomFensterZoomt, um die sichtbare Größe von Objekten in der aktuellen Ansicht zu steigern oder zu verringern. Mehr... | | | | ||||||||||||
| Ansicht | Basic | Expert | VStatics | ||||||||||||
 ASVT Modell von oben betrachtenZeigt das Modell von oben in der 2D-Ansicht an. Mehr... | | | | ||||||||||||
 ASVD Modell von unten betrachtenZeigt das Modell von unten in der 2D-Ansicht an, Mehr... | | | | ||||||||||||
 ASVL Modell von links betrachtenZeigt das Modell von links in der 2D-Seitenansicht an Mehr... | | | | ||||||||||||
 ASVR Modell von rechts betrachtenZeigt das Modell von rechts in der 2D-Seitenansicht an, Mehr... | | | | ||||||||||||
 ASVF Modell von vorne betrachtenZeigt das Modell von vorne in der 2D-Ansicht an. Mehr... | | | | ||||||||||||
 ASVB Modell von hinten betrachtenZeigt das Modell von hinten in der 2D-Ansicht an. Mehr... | | | | ||||||||||||
 ASVI Vorne Stage RightZeigt eine isometrische 3D-Ansicht an. Mehr... | | | | ||||||||||||
 ASVI1 Vorne Stage LeftZeigt eine isometrische 3D-Ansicht an. Mehr... | | | | ||||||||||||
 ASVI2 Hinten Stage RightZeigt eine isometrische 3D-Ansicht an. Mehr... | | | | ||||||||||||
 ASVI3 Hinten Stage LeftZeigt eine isometrische 3D-Ansicht an. Mehr... | | | | ||||||||||||
 AS3DORBIT Freier 3D-OrbitDreht die Ansicht im 3D-Bereich, ohne die Rollbewegung einzuschränken. Mehr... | | | | ||||||||||||
 AS3DORBITF Abhängiger 3D-OrbitSteuert die interaktive Ansicht von Objekten in 3D. Mehr... | | | | ||||||||||||
 AS3DORBITCONT Fortlaufender 3D-OrbitDreht die Ansicht im 3D-Bereich mit fortlaufender Bewegung. Mehr... | | | | ||||||||||||
 3DSCHWENKEN SchwenkenStartet den Befehl 3DSCHWENKEN und simuliert den Effekt eines Kameraschwenks.Dieser Befehl ist nur für den 3D-Bereich sinnvoll. Mehr... | | | | ||||||||||||
 3DFLUG 3D-FlugÄndert die 3D-Ansicht in einer Zeichnung interaktiv, um den Eindruck eines Fluges um das Modell zu erwecken.Achtung!Der 3D-Flug funktioniert nur gut in einer Zeichnung,die in Meter skaliert ist. Mehr... | | | | ||||||||||||
 ANIPFAD AnimationsbewegungspfadSpeichert eine Animationsdatei einer Kamera, die in einem 3D-Modell bewegt oder geschwenkt wird. Mehr... | | | | ||||||||||||
 REGEN Zeichnung regenerierenRegeneriert die Zeichnung und berechnet dabei den Inhalt neu für die Grafikausgabe. Mehr... | | | | ||||||||||||
 REGEN3 3D-Modell regenerierenRegeneriert eine 3D-Zeichnung und berechnet dabei den Inhalt neu für die Grafikausgabe. Mehr... | | | | ||||||||||||
 ASDRAWTOP Zeichenreihenfolge oben für MehrfachauswahlSetzt die Zeichenreihenfolge einer Auswahl nach ganz oben. Mehr... | | | | ||||||||||||
 ASDRAWTOP1 Zeichenreihenfolge oben für EinzelauswahlSetzt die Zeichenreihenfolge einer einzelnen Auswahl nach ganz oben. Mehr... | | | | ||||||||||||
 ASDRAWBOTTOM Zeichenreihenfolge unten für MehrfachauswahlSetzt die Zeichenreihenfolge einer Auswahl nach ganz unten. Mehr... | | | | ||||||||||||
 ASDRAWBOTTOM1 Zeichenreihenfolge unten für EinzelauswahlSetzt die Zeichenreihenfolge einer einzelnen Auswahl nach ganz unten. Mehr... | | | | ||||||||||||
 VPOINT Ansicht definierenLegt die dreidimensionale Ansichtsrichtung fest. Mehr... | | | | ||||||||||||
 ASCAMERA Kamera definierenErstellt ein Kamera-Objekt im Modellbereich. Mehr... | | | | ||||||||||||
 CAMERADISPLAY KameraanzeigeZeigt die Kameraobjekte in der Zeichnung an oder blendet sie aus Mehr... | | | | ||||||||||||
 VIEW Ansichts-ManagerÖffnet den Ansichts-Manager. Mehr... | | | | ||||||||||||
| Visuelle Stile | Basic | Expert | VStatics | ||||||||||||
 ASVS2DWIREFRAME 2D-DrahtkörperVisueller Stil - 2D-Drahtkörper - anzeigen Mehr... | | | | ||||||||||||
 ASVSREALSITIC RealistischVisueller Stil - Realistisch - anzeigen Mehr... | | | | ||||||||||||
 ASVSSHADESOFGRAY GraustufenVisueller Stil - Graustufen - anzeigen Mehr... | | | | ||||||||||||
 ASVSSKETCHY SkizzenhaftVisueller Stil - Skizzenhaft - anzeigen Mehr... | | | | ||||||||||||
 ASVS3DWIREFRAME 3D-DrahtkörperVisueller Stil - 3D-Drahtkörper - anzeigen Mehr... | | | | ||||||||||||
 ASVSSHADED SchattiertVisueller Stil - Schattiert - anzeigen Mehr... | | | | ||||||||||||
 ASVSSHADEDEDGED Schattiert mit KantenVisueller Stil - Schattiert mit Kanten - anzeigen Mehr... | | | | ||||||||||||
 PERSPECTIVE Perspektivische ProjektionÄndert die aktuelle Ansichtsfenster-Anzeige in eine perspektivische Ansicht oder eine Ansicht mit paralleler Projektion Mehr... | | | | ||||||||||||
 ASVSHIDDEN VerdecktVisueller Stil - Verdeckt - anzeigen Mehr... | | | | ||||||||||||
 ASVSCONCEPTUAL KonzeptuellVisueller Stil - Konzeptuell - anzeigen Mehr... | | | | ||||||||||||
 ASVSXRAY RöntgenVisueller Stil - Röntgen - anzeigen Mehr... | | | | ||||||||||||
 VISUALSTYLES Manager für visuelle Stile...Manager für visuelle Stile anzeigen. Mehr... | | | |
